EZM CLEAN

Wir sind Ihr Ansprechpartner speziell für die Anwendung im Lebensmittelbereich sowie in der Chemie- und Pharmaindustrie.

Rohrdrehgelenke EZM CLEAN sind wartungsfreundlich und molchbar mit DIN 11851-Anschlüssen.



Download PDF

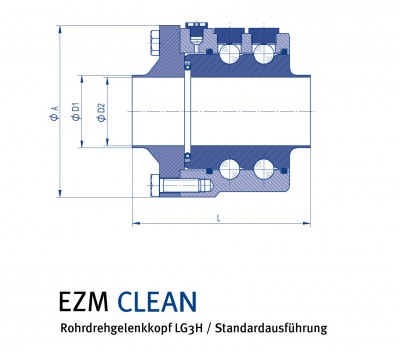

EZM CLEAN

DN øD1 mm øD2 mm øA mm

H mm

 Gewicht kg
25 29 26 92 120 3,8
32 35 32 102 120 4,5
40 41 38 102 130 4,5
50 53 50 125 130 6,9
65 70 66 147 130 8,8
80 85 81 155 130 9,6
100 104 100 186 130 12,0
125 129 125 220 130 16,4
150

154

 150

247

 140 21,1

Nennweiten

  • von DN20 bis DN150



Standardausführung

  • VAG mit zwei Kugellaufbahnen
  • mit Axialabdichtung
  • mit Leckagekontrollbohrung
  • mit Kammerabdichtung für glatten Durchgang



Sonderausführung

  • mit Schmiernippel



 Anschlüsse

  • nach DIN 11851



 Auslegung

  • Druck max. 10 bar
  • Temperatur max. 260°C

        (maximale Werte dürfen nicht gleichzeitig auftreten)



Standardwerkstoffe

Außen- und Innenteil, Flansch

  • 1.4571
  • 1.4404

sonstige Werkstoffe auf Anfrage



Axialdichtung

  • FDA-Zulassung
  • PTFE-Compound

        (mit innenliegender Feder)



Durch seine 3-teilige Konstruktion ist dieses Rohrdrehgelenk besonders wartungsfreundlich!
