EZM TRUCK

Wir sind als zuverlässiger Lieferant für namhafte Hersteller von Kommunalfahrzeugen bekannt.



Download PDF

EZM TRUCK

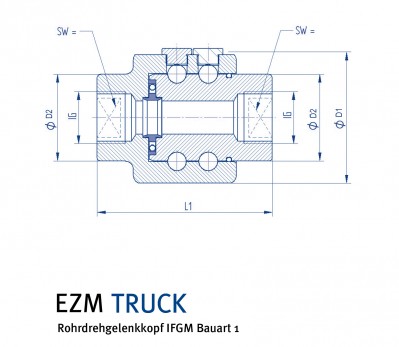

DN IG L1 mm sw mm H mm øD1 mm øD2 mm weight kg
08

G 1/4"

NPT 1/4"

 100 32 26 70 41,5 2,1
12

G 3/8"

NPT 3/8"

 100 32 26 70 41,5 2,1
15

G 1/2"

NPT 1/2"

 100 32 26 70 41,5 2,1
20

G 3/4"

NPT 3/4"

 100 50 30 84 55,5 3,0
25

G 1"

NPT 1"

 112 50 30 84 55,5 3,1
32

G 1 1/4"

NPT 1 1/4"

 122 60 37,5 96 67,5 4,1
40

G 1 1/2"

NPT 1 1/2"

 122 60 37,5 96 67,5 4,1
50

G 2"

NPT 2"

 145 70 45 115 81,5 6,4

Nennweiten

  • von DN08 bis DN50



Standardausführunge

  • mit zwei Kugellaufbahn
  • mit Axialabdichtung
  • mit Außenabdichtung



Sonderausführung

  • mit Schmiernippel
  • mit Innenabstreifer als Schutz vor abrasiven Betandteilen
  • mit Leckagekontrollbohrung
  • Sonderausführungen



Auslegung

  • Druck max. 420 bar
  • Temperatur max. 180°C

        (maximale Werte dürfen nicht gleichzeitig auftreten)



Standardwerkstoffe

Außen- und Innenteil

  • 42CrMo4 / nicotriert

        (gelistet in der DRL 97/23 EG)



Axialdichtung

  • PTFE-Compound

        (mit innenliegender Feder)
