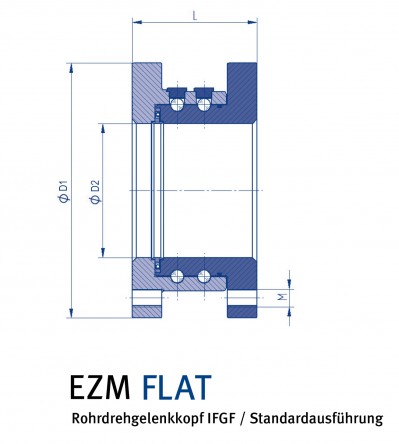

EZM FLAT

Unser Rohrdrehgelenkkopf IFGFL ist geeignet für den robusten Einsatz bei extrem geringer Einbaulänge. Die fehlende Schweißkonstruktion und die planparallelen Flansche ermöglichen eine einfache Montage und Demontage in Schwenkrohranlagen.



Download PDF

EZM FLAT

nominal   width

PN øD1 mm øD2 mm M mm

IFGF

L mm

IFGFL

L mm

2"

150 lbs

300 lbs

177,8

190,5

62,7

M16

M20

120 95
3"

150 lbs

300 lbs

190,5

209,5

78,0

M16

M20

130 105
4"

150 lbs

300 lbs

228,6

254,0

98,0

M16

M20

130 105
5"

150 lbs

300 lbs

245,0

279,4

128,3 M20 130 105
6"

150 lbs

300 lbs

279,4

317,5

150,0 M20 140 110
8"

150 lbs

300 lbs

342,9

381,0

197,1

M20

M24

160 120
10"

150 lbs

300 lbs

406,4

444,5

250,0

M24

M27

160 120
12"

150 lbs

300 lbs

482,6

520,7

304,8

M24

M30

160 120







DN PN øD1 mm øD2 mm M mm

IFGF

L mm

IFGFL

L mm

50

10

16

40

165 46,0 M16 120 95
65

10

16

40

185 70,3 M16 120 95
80

10

16

40

200 74,0 M16 130 105
100

10

16

40

220

235

98,0

M16

M20

130 105
125

10

16

40

250

270

131,7

M16

M24

130 105
150

10

16

40

285

300

150,0

M20

M24

140 110
200

10

16

340 197,1

M20

160 120
250

10

16

395

405

250,0

M20

M24

180 120
300

10

16

445

460

309

M20

M24

180 120

Standardausführung

  • mit zwei Kugellaufbahnen
  • mit Axialabdichtung
  • mit Außenabdichtung
  • mit Flanschanschluss



Sonderausführung

  • mit Schmiernippel
  • mit Innenabstreifer
  • auf Wunsch lackiert oder grundiert



Auslegung

  • Druck max. 420 bar
  • Temperatur max. 260 °C

        (maximale Werte dürfen nicht gleichzeitig auftreten)





Axialdichtung

  • PTFE Compound

        (mit innenliegender Feder)
