EZM STANDARDLIGHT

Rohrdrehgelenkkopf / Standardausführung



EZM Rohrdrehgelenke aus Stahl, Edelstahl und Aluminium für vielfältige Anwendungen direkt vom Hersteller.



Unsere Rohrdrehgelenke finden Anwendung in Abwasser- und Kühlleitungen, im Kraftwerksbau, in Stahlwerken sowie in der Chemie- und Pharmaindustrie.



Download PDF

EZM STANDARDLIGHT

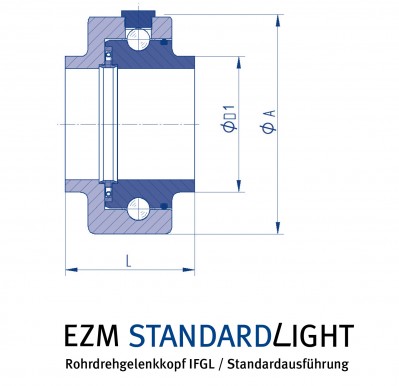

DN øD1 mm øA mm L mm Gewicht kg
20 26,9 84 70 1,8
25 33,7 84 70 1,8
32 42,4 96 70 2,3
40 48,3 96 70 2,4
50 60,3 115 85 3,7
65 76,1 135 85 4,9
80 88,9 144 85 5,2
100 114,3 167 85 6,4
125 139,7 198 110 10,7
150 168,3 225 110 12,8
200 219,1 288 112 20,7
250 273,0 344 112 27,0
300 323,9 400 120 28,4
350 355,6 432 120 31,1
400 406,4 488 120 40,8

Nennweiten

  • von DN20 bis DN400

Standardausführung

  • mit einer Kugellaufbahn
  • mit Axialabdichtung
  • mit Außenabdichtung

Sonderausführung

  • mit Schmiernippel
  • mit Innenabstreifer als Schutz vor abrasiven Bestandteilen
  • auf Wunsch lackiert oder grundiert

Anschlüsse

  • Alle Anschlüsse wie z.B. SAE, Muffe, etc. möglich

Auslegung

  • Druck max. 420 bar
  • Temperatur max. 180 °C

        (maximale Werte dürfen nicht gleichzeitig auftreten)



Standardwerkstoffe

  • Außen- und Innenteil
  • St 52-3/nicotriert
  • 1.4571
  • 42CrMo4
  • sonstige Werkstoffe auf Anfrage

Axialdichtung

  • PTFE Compound

        (geschlossene Feder mit FDA Zulassung)
