EZM STANDARD

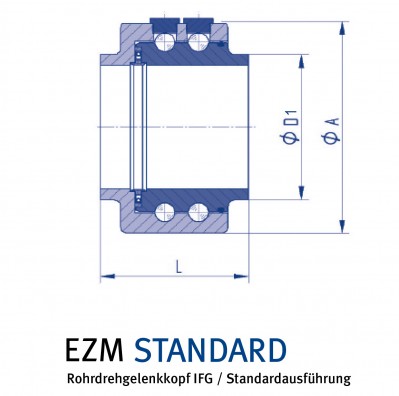

Rohrdrehgelenkkopf IFG / Standardausführung



EZM Rohrdrehgelenke aus Stahl, Edelstahl und Aluminium für vielfältige Anwendungen direkt vom Hersteller.



Unsere Rohrdrehgelenke finden Anwendung in Abwasser- und Kühlleitungen, im Kraftwerksbau, in Stahlwerken sowie in der Chemie- und Pharmaindustrie.



Download PDF

EZM STANDARD

DN øD1 mm øA mm L mm Gewicht kg
20 26,9 84 90 2,6
25 33,7 84 90 2,6
32 42,4 96 90 3,3
40 48,3 96 90 3,3
50 60,3 115 110 5,6
65 76,1 135 110 7,0
80 88,9 144 110 7,4
100 114,3 167 110 9,0
125 139,7 198 140 15,0
150 168,3 225 140 17,8
200 219,1 288 152 31,1
250 273,0 344 152 39,0
300 323,9 400 160 49,1
350 355,6 432 160 53,5
400 406,4 488 160 62,3
500 508,0 582 170 75,3
600 610,0 684 170 92,2

Nennweiten

  • von DN20 bis DN600

Standardausführung

  • mit zwei Kugellaufbahnen
  • mit Axialabdichtung
  • mit Außenabdichtung

Sonderausführung

  • mit Schmiernippel
  • mit Innenabstreifer als Schutz vor abrasiven Bestandteilen
  • auf Wunsch lackiert oder grundiert

Anschlüsse

  • alle Anschlüsse wie z. B. SAE, Muffe, etc. möglich

Auslegung

  • Druck max. 420 bar
  • Temperatur max. 180 °C
    (maximale Werte dürfen nicht gleichzeitig auftreten)

Standardwerkstoffe

Außen- und Innenteil

  • St 52-3/ nitrocarburiert
  • 1.4571
  • 42CrMo4
  • sonstige Werkstoffe auf Anfrage

Axialdichtung

  • PTFE Compound
    (mit innenliegender Feder)
